Заказчик: VoltaCore
Страна: Германия

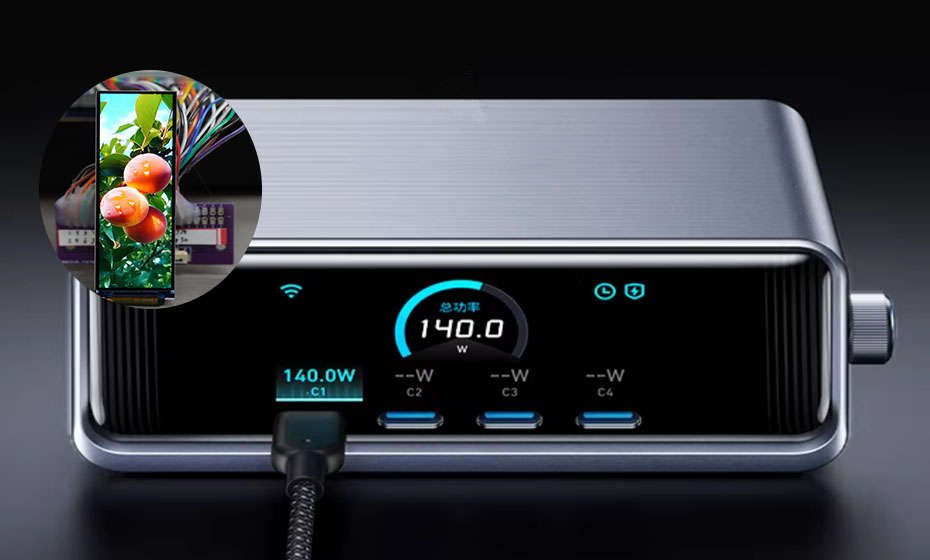

Основные преимущества продукта: 3,0-дюймовый TFT-дисплей на высококлассном портативном зарядном устройстве.

• Сверхширокая область отображения (22,13×72,91 мм) – Четко отображает напряжение, ток, оставшуюся емкость, время зарядки и температуру.

• Полный угол обзора (ВСЕ)– Читается с любого направления, что улучшает пользовательский опыт.

• Высокое разрешение (170×560)– Четкий текст и значки для создания ощущения премиум-класса.

• RGB-интерфейс– Высокая частота обновления для оперативной передачи данных.

• Широкий диапазон рабочих температур (-20℃ до +70℃)– Подходит для использования на открытом воздухе и в путешествиях.

• Режим передачи– Хорошо работает как в помещении, так и на открытом воздухе при естественном освещении.

Возникшая проблема

В процессе интеграции основной микроконтроллер внешнего аккумулятора имел ограниченные возможности управления RGB-интерфейсом, что вызывало мерцание экрана и нестабильное отображение данных при падении напряжения батареи ниже 3,5 В. Также наблюдалось остаточное изображение при быстрой смене данных.

Решение

Инженерная команда Goldenvision совместно с VoltaCore добилась следующих результатов:

1. Настройте параметры синхронизации RGB.в последовательности инициализации микросхемы драйвера AXS15231B.

2. Добавьте отдельный стабилизатор напряжения LDO на 3,3 В.для стабилизации питания дисплея независимо от колебаний напряжения батареи.

3. Оптимизировать частоту кадров микроконтроллера.чтобы соответствовать рекомендованному времени обновления дисплея.

После двух этапов отладки мерцание и двоение изображения были полностью устранены, даже в условиях крайне низкого заряда батареи.

Преимущества 3,0-дюймового TFT-телевизора Goldenvision в этом проекте

• Оперативная техническая поддержка– Быстрое реагирование и помощь в устранении неполадок на месте (удаленно).

• Компактная механическая конструкция– Тонкий корпус (толщина 1,58 мм) позволяет легко разместить его в высококачественных корпусах для портативных зарядных устройств.

• Надежная долговременная работа– Стабильная работа в диапазоне температур хранения (-30℃ до +80℃) и рабочих температур.

• Проверенная микросхема драйвера (AXS15231B)– Отличная совместимость с распространенными микроконтроллерами.

• Настраиваемый– Интерфейс RGB обеспечивает гибкую адаптацию к различным конфигурациям материнских плат.
